●產品簡介

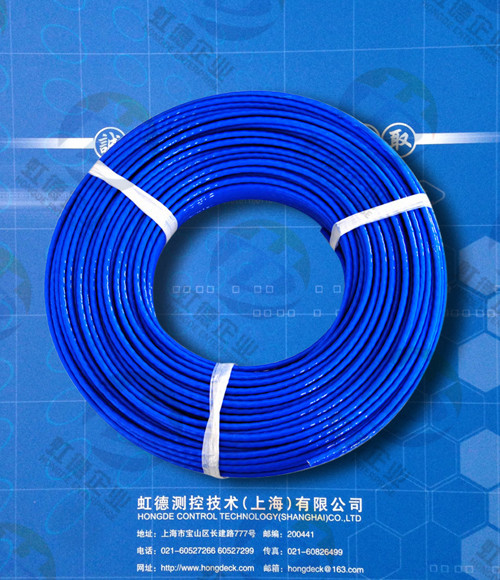

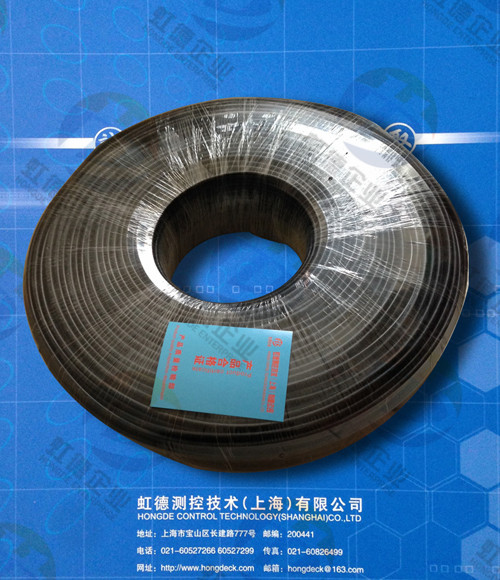

KC熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。KX熱電偶用補償導線適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。SC補償導線分為延長性與補償型。EX補償導線按熱電特性的允差不同分為精密級(符號S)和普通級。KCA補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
●技術指標
產品標準: 熱電偶補償導線：GB/T4989-94 熱電偶補償電纜：Q/320831 SQL07-96
耐熱級：工作溫度：普通級：聚氯乙烯70℃和105℃
聚全氟乙丙烯(F46、FEP)200℃，可溶性聚四氟乙烯PFA 260℃，硅橡膠180℃
符號代碼：阻燃型ZR；本安型IA；
護套與絕緣材質：聚乙烯Y；聚氯乙烯V；硅橡膠G；
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
屏蔽層：銅絲編織屏蔽P；銅帶繞包屏蔽P2；鋁塑復合帶繞包屏蔽P3
導體結構：單股導體A7股絞合導體B；多股絞合導體R
●產品選型
|
型號 |
熱電偶的分度號 |
正極合金絲 |
負極合金絲 |
正極顏色 |
負極顏色 |
|
SC |
S（鉑銠10-鉑） |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
|
NC |
N（鎳鉻硅-鎳硅） |
NPC（鐵） |
NNC（銅鎳） |
紅 |
黃 |
|
KC |
K（銅-康銅） |
KPC（銅） |
KNC（銅鎳） |
紅 |
藍 |
|
KX |
K（鎳鉻-鎳硅） |
KPX（鎳鉻） |
KNX（鎳硅） |
紅 |
黑 |
|
EX |
E（鎳鉻-銅鎳） |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
|
JX |
J（鐵-銅鎳） |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
|
TX |
T（銅-銅鎳） |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
