●產品簡介
虹德公司研制開發的低溫溫控伴熱電纜(自限式伴熱帶)廣泛應用于民用太陽能、地?zé)岵膳?、石油、化工、鋼鐵、電力等工業企業的管線、儲罐的伴熱保溫、抗凝、防凍。該電纜適用于普通區、危險區和腐蝕區等。

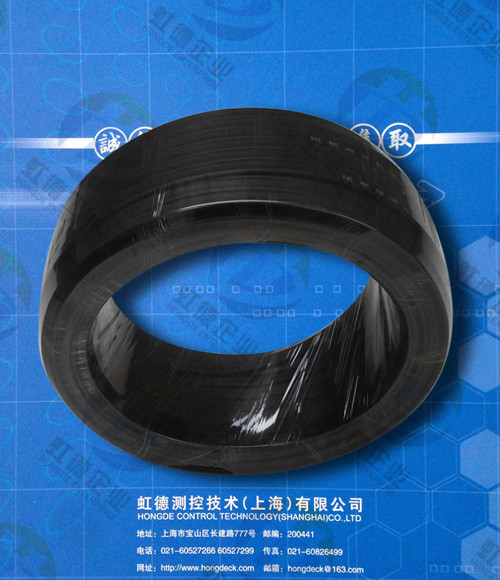

●溫度等級：低溫(D)系列
型號：DWL（DXW、DKW、ZKWD、DBW）相對應國外型號BTV系列
結構型式：基本型(J)、基本防腐型(J2)、屏蔽防爆型(P)、屏蔽防腐型(P2)、
防爆防護型(PF)、防爆防腐型(PF2)
電壓等級：12V、24V、36V、110V、220V、380V
標稱功率：10W/m、15W/m、20W/m、25W/m、30W/m
電纜結構：
1、銅芯導線：7×0.32、7×0.42、7×0.50、19×0.32
2、導電塑料層：普通PTC、阻燃PTC、含氟PTC
3、絕緣層：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80％
5、護套層：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
技術指標：
1、標準顏色：黑色
2、溫度范圍：*高工作65±5℃；*高曝露溫度85℃；*高承受溫度：改良聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃
3、施工溫度：*低-40℃
4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80％
5、護套層：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
●溫度等級：中溫(Z)系列

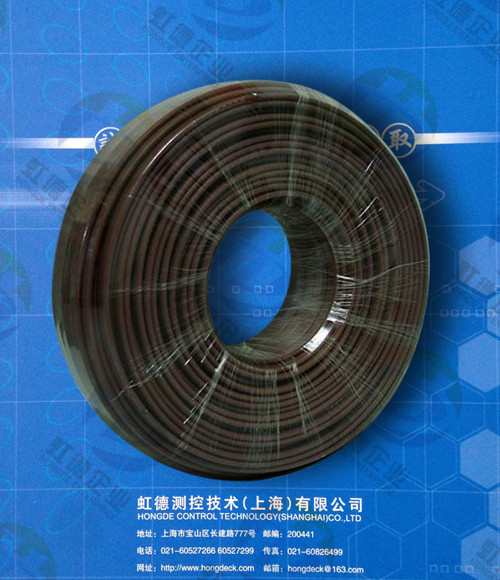

型號：ZWL(ZXW、ZKW、ZKWZ、ZBW)相對應國外型號QTVR系列電熱帶
結構型式：基本型(J)、基本防腐型(J2)、屏蔽防爆型(P)、屏蔽防腐型(P2)、
防爆防護型(PF)、防爆防腐型(PF2)
電壓等級：110V、220V、380V、600V
標稱功率：35W/m、45W/m、50W/m、60W/m
電纜結構:
1、銅芯導線:7×0.50、7×0.32、19×0.41
2、導電塑料層:普通PTC、阻燃PTC、含氟PTC
3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％
5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
技術指標:
1、標準顏色:棕色
2、溫度范圍:*高工作105±5℃，*高曝露溫度135℃，*高承受溫度:改良聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃
3、施工溫度:*低-40℃
4、熱穩定性:由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。
5、彎曲半徑:-20℃時為30.4mm -30℃時為40.6mm
6、絕緣電阻:電纜長度100m，恒溫水域75℃時；測試絕緣電阻*小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2,500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻*小值為1200MΩ
●溫度等級：高溫(G)系列
型號：GWL(GXW、GKW、ZKWG、GBW)相對應國外型號XTV系列電熱帶
結構型式：基本型(J)、基本防腐型(J2)、屏蔽防爆型(P)、屏蔽防腐型(P2)、
防爆防護型(PF)、防爆防腐型(PF2)
電壓等級：220V、380V、600V
標稱功率：45W/m、55W/m、65W/m、75W/m
電纜結構:
1、銅芯導線:7×0.50、19×0.32、19×0.41
2、導電塑料層:普通PTC、阻燃PTC、含氟PTC
3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
4、屏蔽層:鍍錫軟圓銅線，覆蓋密度80％
5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
技術指標:
1、標準顏色:紅色
2、溫度范圍:*高工作溫度130±5℃；*高曝露溫度150℃；*高承受溫度:改良性聚烯烴105℃、阻燃聚烯烴105℃、含氟聚烯烴180℃、全氟材料205℃
3、施工溫度:*低-40℃
4、熱穩定性:由10℃至149℃間來回循環300次后，電纜發熱量維持在90％以上。
5、彎曲半徑:-20℃時為38.5mm；-30℃時為49.0mm
6、絕緣電阻:電纜長度100m，恒溫水域75℃時；測試絕緣電阻*小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2,500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻*小值為1200MΩ。
