HD-WRNR電站測溫用熱電偶
●產品簡介
HD-WRNR-01電站熱電偶專業針對電站設計，可以滿足30萬，60萬千瓦等發電機組及輔機測溫需要。HD-WRNR-12電站熱電偶直接測量各種生產過程中的-200℃～800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
隨著我國電力工業的不斷發展，急需各種適用于電站測溫的熱電偶和熱電阻，以替代進口產品。本廠為了迎頭趕上國際鮮進水平，同時也為國家節約外匯，鮮后從國外引進了專業制造技術和設備，并在原有產品基礎上，廣泛聽取設計院和電站用戶的意見，同時參考了美國的EBASCO規范，對產品進行重新設計，增加了新的品種，使整個配套系列的品種，規格完全符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組的配套需要，并以優異的質量來滿足市場。

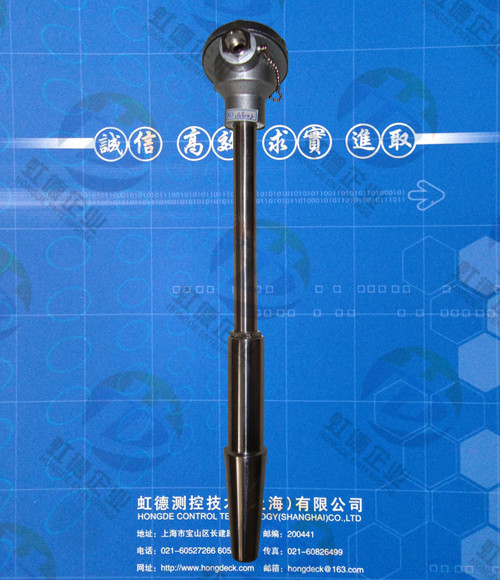

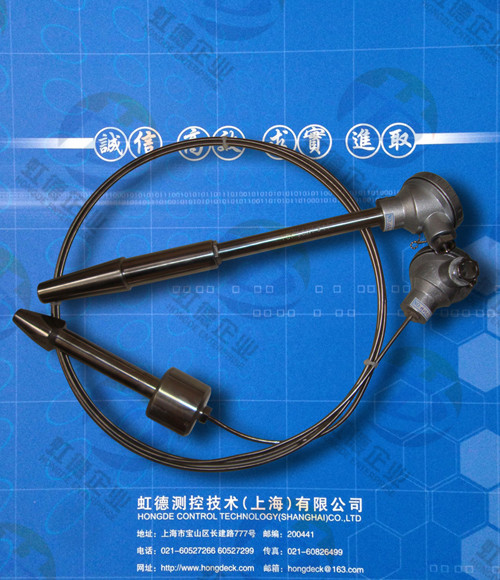

HD-WRNR-13熱套式熱電偶主要用于測量蒸汽管道及鍋爐的溫度。HD-WRNR-15熱電偶采用熱套式保護管，與電偶芯可快速分離的方式，使用時，用戶可將熱套焊接或螺紋固定在主設備上，然后，將熱電偶旋入就可工作。HD-WRNR-14熱套式熱電偶根據所使用的工作壓力、溫度和流速的不同，具有幾種相應的結構和安裝形式，用戶可根據使用情況來自由選擇。同時，該產品裝上變送器后，不僅能節省了補償導線，而且溫度變送器輸出4～20mA的標準信號，增強了抗干擾能力。
●技術指標
溫度測量范圍和允許誤差
|
熱電偶類別 |
型號 |
分度號 |
測量范圍℃ |
允許偏差△t ℃ |
|
鎳鉻-鎳硅 |
HD-WRN |
K |
0～1300 |
±2.5℃或±0.75%│t│ |
|
鎳鉻-銅鎳 |
HD-WRE |
E |
0～800 |
±2.5℃或±0.75%│t│ |
注“t”為感溫元件實測溫度
●產品選型
|
類別 |
型號 |
分度號 |
測量范圍℃ |
公稱壓力Mpa |
|
熱套式熱電偶 |
HD-WRNR-01
HD-WRER-01 |
K、E |
0～600 |
29.4 |
|
煙道、風道熱電偶 |
HD-WRNR-12
HD-WRER-12 |
K、E |
0～800 |
9.8 |
|
高溫高壓熱電偶 |
HD-WRNR-13
HD-WRER-13 |
K、E |
0～565 |
29.4 |
|
中溫中壓熱電偶 |
HD-WRNR-14
HD-WRER-14 |
K、E |
0～340 |
2.94 |
|
低溫低壓熱電偶 |
HD-WRNR-15
HD-WRER-15 |
K、E |
0～260 |
2 |
|
|
