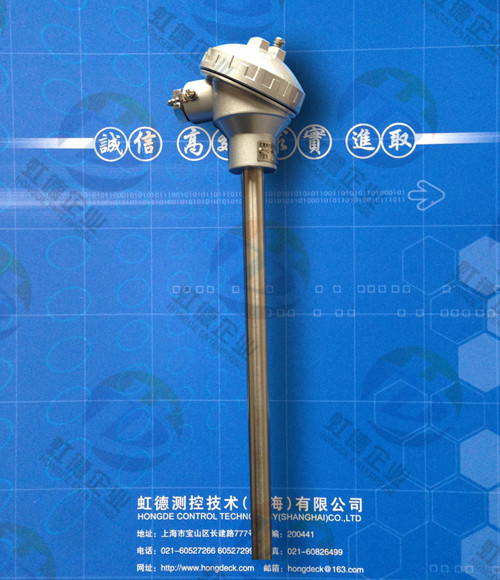

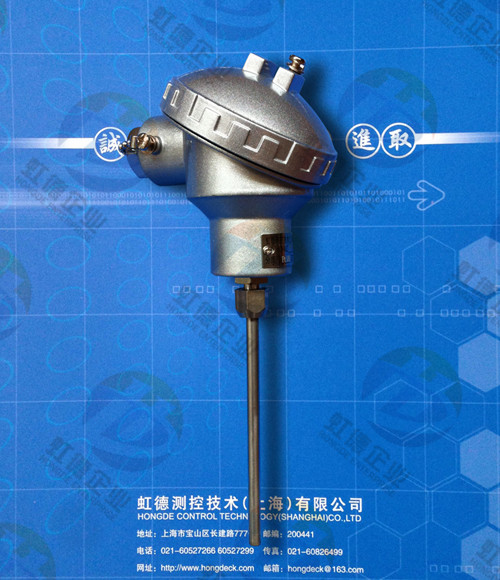

HD-WRE裝配式熱電偶
●產品簡介
HD-WRN-130裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表、電子計算機等配套使用，它可以直接測量各種生產過程中0～1800℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。HD-WRN-230熱電偶另外它具有裝配簡單、更換方便，壓簧式感溫元件，抗振性能好，測量范圍大，機械強度高，耐壓性能好。
HD-WRN-430裝配式熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無關。
HD-WRN-530熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
●技術指標
溫度測量范圍和允許誤差
|
熱電偶類別 |
型號 |
分度號 |
測量范圍℃ |
允許偏差△t ℃ |
|
鉑銠30-鉑銠6 |
HD-WRR |
B |
0～1800 |
±1.5℃或±0.25%│t│ |
|
鉑銠13-鉑 |
HD-WRQ |
R |
0～1600 |
±1.5℃或±0.25%│t│ |
|
鉑銠10-鉑 |
HD-WRP |
S |
0～1600 |
±1.5℃或±0.25%│t│ |
|
鎳鉻-鎳硅 |
HD-WRN |
K |
0～1300 |
±2.5℃或±0.75%│t│ |
|
鎳鉻-銅鎳 |
HD-WRE |
E |
0～800 |
±2.5℃或±0.75%│t│ |
|
銅-銅鎳 |
HD-WRC |
T |
0～600 |
±2.5℃或±0.75%│t│ |
注“t”為感溫元件實測溫度
●產品選型
|
HD-W |
虹德溫度儀表 |
|
|
R |
熱電偶 |
|
|
感溫元件材料 分度號 |
|
R |
B分度（鉑銠30-鉑銠6） |
|
Q |
R分度（鉑銠13-鉑） |
|
P |
S分度（鉑銠10-鉑） |
|
N |
K分度（鎳鉻-鎳硅） |
|
E |
E分度（鎳鉻-銅鎳、鎳鉻-康銅） |
|
C |
T分度（銅-銅鎳） |
|
|
內芯結構 |
|
K |
鎧裝結構 |
|
|
電偶元件數 |
|
無 |
單支 |
|
2 |
雙支 |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定螺紋 |
|
3 |
活動法蘭 |
|
4 |
固定法蘭 |
|
5 |
活動法蘭角尺形式 |
|
6 |
固定螺紋錐形式 |
|
|
接線盒形式 |
|
2 |
防濺盒 |
|
3 |
防水盒 |
|
4 |
防爆盒 |
|
|
保護管直徑材質 |
|
0 |
Φ16不銹鋼管 |
|
1 |
Φ25雙層陶瓷管 |
|
2 |
Φ16mm陶瓷管 |
|
3 |
Φ20mm陶瓷管 |
|
HD-W |
R |
N |
|
|
- |
1 |
3 |
0 |
選型舉例 |
|
|
