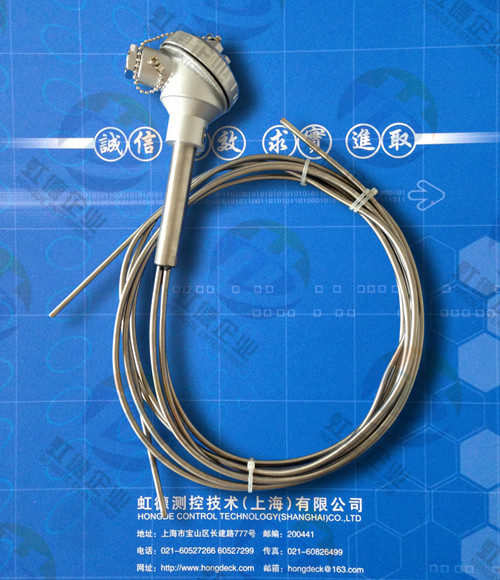

HD-WRNKD多點鎧裝熱電偶
●產品簡介
HD-WRNKD多點熱電偶適用于煉油化工企業高壓加氫及加氫裂化、大型芳烴裝置反應器中。工業生產現場存在溫度梯度不顯著，須同時測量多個位置或單個位置的多處測量。特別是固定床加氫、加氫裂化裝置和大型芳烴裝置等溫度測量，由于反應器既存在軸向溫差又存在徑向溫差，溫度測量點越多，反應的床溫越全面，就需要有更多的測量點來測量溫度，從而誕生了多點熱電偶。
HD-WRNKD多點鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。HD-WRNKD多點鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，HD-WRNKD3-436多點鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。HD-WRNKD多點鎧裝熱電偶可在接線盒內安裝溫度變送器，直接輸出4～20mADC信號。
HD-WRNKD-Z多點整體式熱電偶是本公司歷經多年不斷開發研究，該產品由多支芯線鎧裝熱電偶組合于一支不銹鋼管內，經模具壓實變徑的堅實整體。整機是由外套管、內芯鎧裝熱電偶、接線盒或補償導線組成。多支熱電偶成階梯式分布。具有耐壓、可撓、高不滲透、高不燃性、耐輻射、高強度、安全防爆、安裝方便、使用壽命長等優點。該產品更廣泛的應用于煉油化工企業存儲罐、油井、氣井、地?zé)嵘罹疁囟鹊臏y量。
●技術指標
溫度測量范圍和允許誤差
|
類別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
允許偏差△t |
|
測量范圍℃ |
允差值 |
|
鎳鉻-銅鎳 |
WREK |
E |
≥Φ0.5 |
600 |
0~600 |
±2.5℃或±0.75%t |
|
鎳鉻-鎳硅 |
WRNK |
K |
≥Φ0.5 |
800 |
0~800 |
±2.5℃或±0.75%t |
注“t”為感溫元件實測溫度
●產品選型
|
HD-W |
虹德溫度儀表 |
|
|
R |
熱電偶 |
|
|
感溫元件材料 分度號 |
|
P |
S分度（鉑銠10-鉑） |
|
N |
K分度（鎳鉻-鎳硅） |
|
E |
E分度（鎳鉻-銅鎳、鎳鉻-康銅） |
|
|
K |
鎧裝多點結構 |
|
|
電阻元件 |
|
D(2點-12點) |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定螺紋 |
|
4 |
固定法蘭 |
|
|
接線盒形式 |
|
3 |
防水接線盒 |
|
4 |
防爆接線盒 |
|
9 |
帶補償導線式 |
|
|
保護管直徑 |
|
1 |
Φ1 |
|
2 |
Φ2 |
|
3 |
Φ3 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非標直徑 |
|
|
結構形式 |
|
無 |
分體式 |
|
Z |
整體結構式 |
|
Y |
帶溫度變送器 |
|
HD-W |
R |
N |
K |
D5 |
- |
4 |
4 |
8 |
Z |
選型舉例 |
|
|
