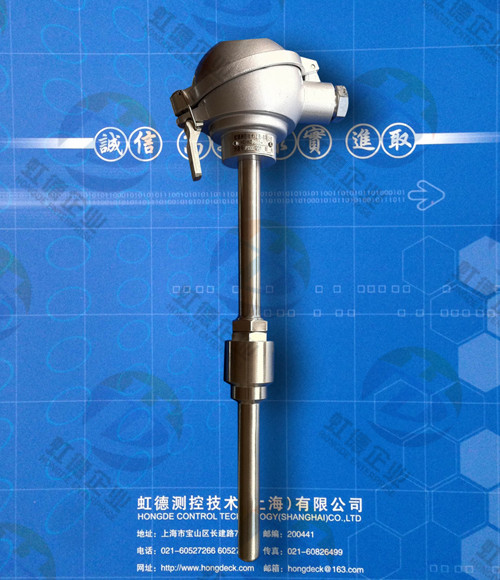

HD-WZPK系列分體隔漏式鎧裝熱電阻
●產品簡介

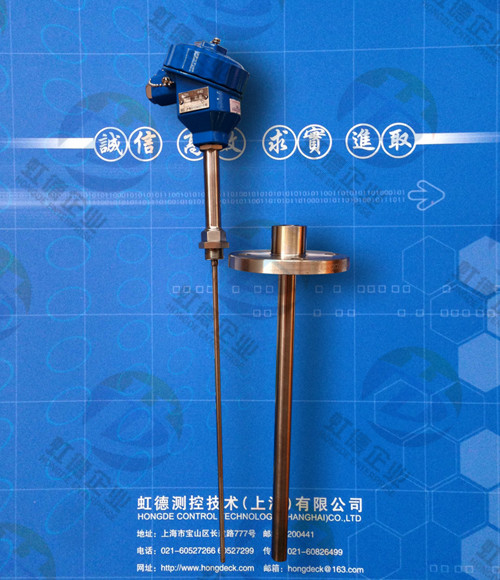

HD-WZPK-230T系列分體隔漏式熱電阻參考了美國EBASCO規范、并充分考慮了設計院和用戶的意見，采用國際流行的分離式保護管結構，保護管與測量元件為可快速分離結構，通過傳感器部分與外保護套管部分的螺紋連接，可方便地抽出熱電阻傳感器進行檢測、維修和更換，不必關閉管道閥門將溫度傳感器從設備上拆下，不影響正常的生產操作。
HD-WZPK-231T系列分體隔漏式熱電阻傳感器采用專用抗震鎧裝測溫芯，耐壓、穩定可靠，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、 掃描器、數據記錄儀以及電腦提供精確的輸入值?？稍诮泳€盒安裝溫度變送器，直接輸出4～20mADC信號。
●主要技術指標
測溫范圍和準確度
|
熱電阻類別 |
測量范圍℃ |
分度號 |
允許偏差△t℃ |
|
WZP型鉑電阻 |
-200～600 |
Pt100 |
B級 允差±（0.3或+0.005︱t︱） |
|
A級 允差±（0.15或+0.002︱t︱） |
注：式中“t”為感溫元件的實測溫度絕對值。
●產品選型
|
HD-W |
虹德溫度儀表 |
|
|
Z |
熱電阻（Pt100、Pt1000) |
|
R |
熱電偶(B、R、S、K、E) |
|
|
P |
Pt100、Pt1000 |
|
|
|
內芯結構 |
|
K |
鎧裝結構 |
|
|
電阻元件 |
|
無 |
單支 |
|
2 |
雙支 |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定螺紋 |
|
4 |
固定法蘭 |
|
|
接線盒形式 |
|
2 |
防濺盒 |
|
3 |
防水盒 |
|
4 |
防爆盒 |
|
|
保護管直徑 |
|
0 |
Φ16 |
|
1 |
Φ20 |
|
2 |
Φ25 |
|
|
安裝套管類型 |
|
T |
無縫鋼管 |
|
T1 |
直行鉆孔套管 |
|
T2 |
錐行鉆孔套管 |
|
HD-W |
Z |
P |
K |
2 |
- |
2 |
3 |
0 |
T |
選型舉例 |
|
|
