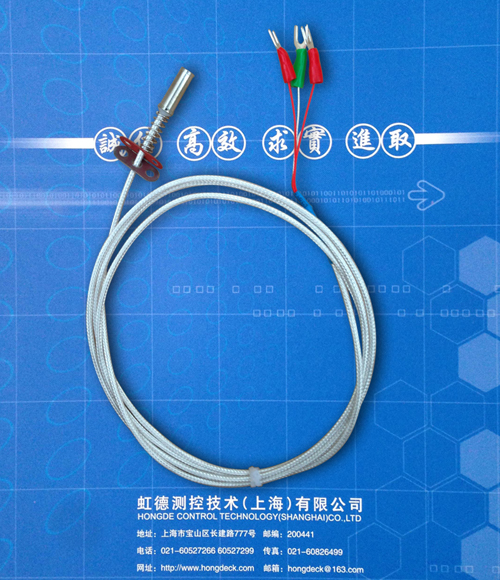

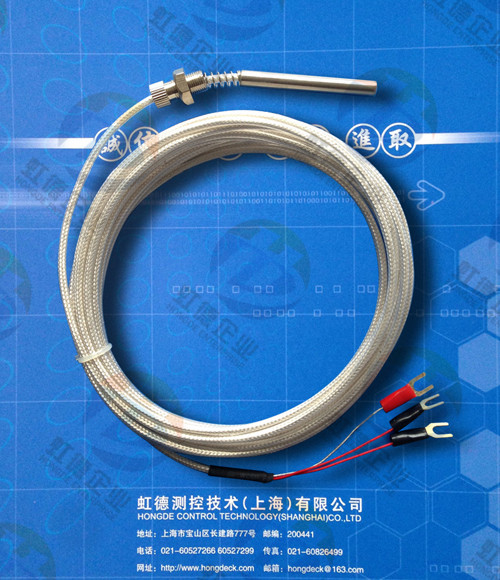

HD-WZPM端面熱電阻
●產品簡介
HD-WZPM-201端面熱電阻引進國外鮮進生產技術，把當代世界上鮮進生產工藝、優良的測試手段和自己多年的制造經驗融為一體，為我國開創了一代新型的鉑熱電阻產品，HD-WZPM2-201元件由特殊處理的絲材繞制，緊巾在溫度計前端，與一般軸向熱電阻相比，HD-WZPM-001端面熱電阻能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
●技術指標
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω（B級）
其中:R0為元件在0℃時的電阻值。
測量范圍和允差
|
熱電阻類別 |
測量范圍℃ |
分度號 |
允許偏差△t ℃ |
|
WZPM鉑電阻 |
-150～200 |
Pt100
Pt1000 |
B級 允差±（0.3或+0.005︱t︱） |
|
A級 允差±（0.15或+0.002︱t︱） |
|
WZCM銅電阻 |
-50～100 |
Cu50 |
-50～100℃ 允差±（0.30+6.0×10-3t） |
●產品選型
|
型號 |
分度號 |
測量范圍℃ |
保護管材料 |
引線長度mm |
規格 |
|
直徑d(mm) |
安裝方式 |
|
HD-WZCM-201 |
Cu50 Cu100 |
-50～100 |
紫銅304 |
500
1000
1500
2000
2500
5000 |
Φ6 |
M8×0.75 |
HD-WZPM-201
HD-WZPM2-201 |
Pt100
Pt1000 |
-100～100 |
紫銅304
316 |
|
HD-WZPM-201B |
Φ8.7 |
M10×1 |
HD-WZPM-001
HD-WZPM2-001 |
Φ6 |
壓著式 |
|
|
|
|
|
|
