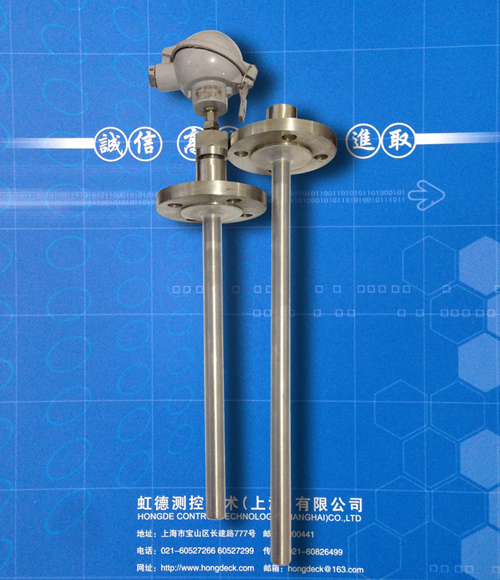

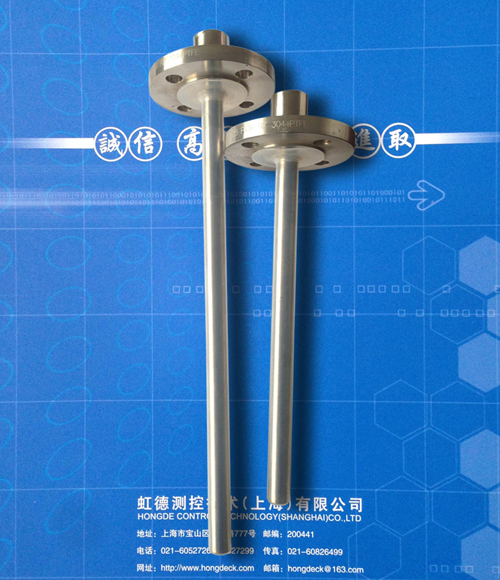

HD-WZPF防腐熱電阻
●產品簡介
HD-WZPF熱電阻是中低溫區*常用的防腐溫度傳感器，防腐熱電阻采用新型防腐材料,外包覆聚四氟乙烯F46,適合于石油化工行業任何濃度硫酸、鹽酸、磷酸、強氧化劑、有機溶劑等強腐蝕化學介質的溫度測量，在氟化工 、氯堿、農藥、制藥、日用化工等領域-180℃～250℃溫度范圍內廣泛應用。
WZPF防腐熱電阻采用多層防腐（防腐熱電阻防腐層保護管通常為厚壁316L或304L鋼管外外包覆聚四氟乙烯層）結構，防腐熱電阻全部采用國內一流元件，整支產品精度高、性能穩定、可靠，能長期工作于溫度≤220℃溫度范圍內。虹德公司防腐效果和使用壽命經國內諸多企業長期使用事實驗證，是國內同類型防腐熱電阻數倍。
●技術指標
1、防腐熱電阻的聚四氟乙烯防腐層厚度：1.0mm（也可由用戶指定）。
2、防腐熱電阻的熱響應時間：經防腐處理，熱響應時間變化約20%（≤8S）；
3、防腐熱電阻的防腐層質量檢驗：采用電火花微孔探傷檢測，電壓12kV，頻率1.6×106Hz不擊穿。
4、防腐熱電阻的工作壓力：防腐熱電阻固定方式為法蘭安裝時的*大使用壓力4.0MPa；防腐熱電阻固定方式為F4連接螺紋時的*大使用壓力0.6MPa。
5、防腐熱電阻的其他技術指標與普通工業熱電阻相同。
●產品選型
|
HD-W |
虹德溫度儀表 |
|
|
Z |
熱電阻 |
|
|
感溫元件材料 分度號 |
|
P |
鉑 Pt100、Pt1000 |
|
|
內芯結構 |
|
K |
鎧裝結構 |
|
|
電阻元件 |
|
無 |
單支 |
|
2 |
雙支 |
|
|
F |
防腐型 |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定螺紋 |
|
3 |
活動法蘭 |
|
4 |
固定法蘭 |
|
|
接線盒形式 |
|
2 |
防濺接線盒 |
|
3 |
防水接線盒 |
|
4 |
防爆接線盒 |
|
9 |
不銹鋼接線盒 |
|
|
保護管直徑 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非標直徑 |
|
HD-W |
Z |
P |
K |
2 |
F |
- |
4 |
3 |
0 |
選型舉例 |
|
|
|
|
|
|
