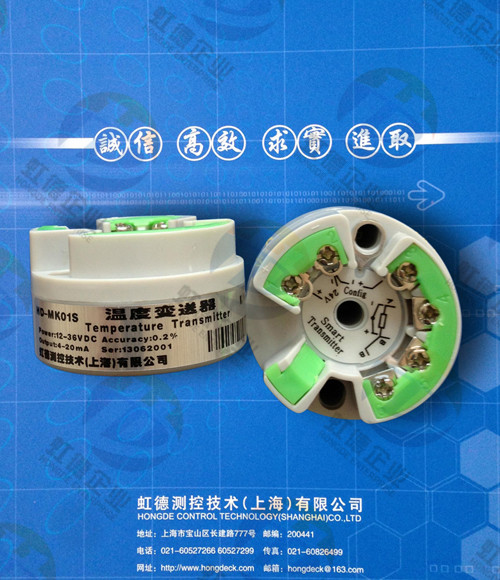

HD-SBWZ溫度變送器
●產品簡介
HD-SBWZ-2460系列熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA、0-10V的輸出信號.
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
●主要特點
·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
·熱電偶變送器具有冷端溫度自動補償功能；
·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
·智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
●技術指標
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）-25-+70℃（數顯型）
b:相對濕度：5%-95% c:機械振動f≤50Hz, 振幅≤0.15mm
9、環境影響系數：δ≤0.05%/℃。
|
HD-S |
B |
W |
虹德溫度變送器 |
|
|
|
|
R |
熱電偶 |
|
Z |
熱電阻 |
|
無 |
通用型 |
|
|
－ |
輸出性質 |
|
|
2 |
輸出與對應溫度呈線性 |
|
4 |
輸出與對應輸入信號呈線性 |
|
|
熱電偶溫度變送器 |
|
1 |
E鎳鉻－銅鎳 |
|
2 |
K鎳鉻－鎳硅 |
|
3 |
S鉑銠10－鉑 |
|
4 |
B鉑銠10－鉑銠6 |
|
5 |
T銅－銅鎳 |
|
6 |
J鐵－鎳銅 |
|
8 |
N鎳鉻硅－鎳硅 |
|
熱電阻溫度變送器 |
|
1 |
Cu50 |
|
2 |
Cu100 |
|
4 |
Pt100 |
|
|
電路類別 |
|
5 |
隔離型 |
|
6 |
非隔離型 |
|
|
器件類別 |
|
0 |
常規型 |
|
1 |
智能型 |
|
2 |
數顯型 |
|
3 |
指針型 |
|
4 |
智能數顯型 |
|
5 |
智能指針型 |
|
6 |
帶通訊協議 |
|
|
安裝類型 |
|
無 |
常規型 |
|
T |
專用型 |
|
BG |
掛壁型 |
|
DG |
導軌型 |
|
HD-S |
B |
W |
Z |
- |
2 |
4 |
6 |
0 |
|
選型舉例 |
|
|
|
|
|
|
