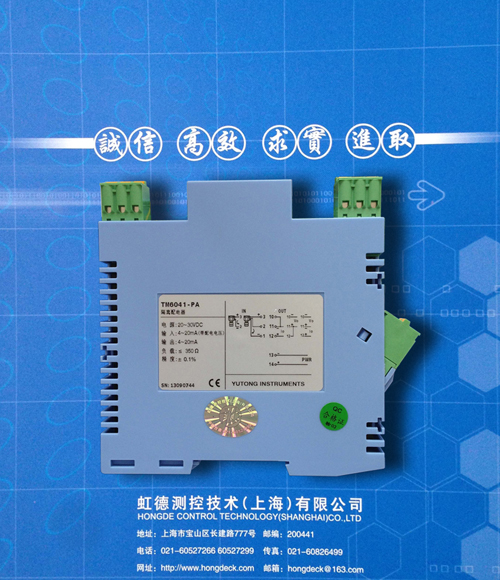

HD-DFP隔離配電器
●產品簡介
信號調理器是在自動化控制系統中對各種聯絡信號進行變送、轉換、隔離、傳輸、運算的儀表，我們總稱它們?yōu)樾盘栒{(diào)理器。我公司生產的信號調理器從功能上分有與溫度傳感器配套的隔離型溫度變送器、與各種變送器配套的隔離配電器、對各種信號進行隔離轉換的信號隔離器等。從結構上分：有架裝式、導軌式、盤裝式等。
HD-DFX系列信號隔離器主要與DCS、PLC等工業測控系統配合使用。用來完善和補充系統模擬I/O插件功能，增加系統適用性和現場環境下的可靠性。
HD-DWB系列產品中的熱電阻、熱電偶信號變送器可與熱電阻、熱電偶溫度傳感器配合，完成溫度的變送和隔離傳輸滿足用戶本地監視與遠程數據采集的需求。
HD-DFP隔離配電器，可以與各種溫度變送器、流量變送器、壓力變送器、液位變送器等24VDC供電的兩線制變送器配套，完成向變送器饋電、取回參數信號、隔離轉換輸出的工作。
本系列產品按國際電磁兼容性標準設計;采用國際上同行業公認的調制式變壓器隔離技術,完成輸入、輸出、電源的相互隔離,在模塊內部的電路設計上,以低功耗、低溫漂技術為基礎,采用高品質元器件,使產品能夠長期穩定工作,同時產品設有輸入保護、干擾抑制、隔離等功能。
產品外形分為采用DIN35導軌式卡裝方式和符合DDZ-III型架裝式兩種結構,螺栓式端子安裝使用方便。
●技術指標
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
●產品選型
|
HD-DBW-***隔離型溫度變送器 |
|
HD-DFP-***隔離配電器 |
|
HD-DFX-***信號隔離器 |
|
結構類型 |
1 |
架 裝 式 |
|
2 |
導 軌 式 |
|
輸入回路 |
1 |
單 回 路 輸 入 |
|
2 |
雙 回 路 輸 入 |
|
輸入信號 |
1 |
熱 電 偶 |
|
2 |
熱 電 阻 |
|
3 |
0-5VDC |
|
4 |
1-5VD |
|
5 |
輸入4-20mA，無配電輸出 |
|
6 |
輸入0-10mA，無配電輸出 |
|
7 |
輸入4-20mA，有配電輸出（24VDC） |
|
8 |
輸入0-10mA，有配電輸出（24VDC） |
|
9 |
用戶指定 |
|
第一路輸出信號 |
1 |
0-10mA |
|
2 |
4-20mA |
|
3 |
0-5VDC |
|
4 |
1-5VDC |
|
5 |
0-10VDC |
|
第二路輸出信號 |
0 |
0-10mA |
|
1 |
4-20mA |
|
2 |
0-5VDC |
|
3 |
1-5VDC |
|
4 |
0-10VDC |
|
5 |
無輸出（默認） |
|
類型 |
A |
模 擬 型 |
|
S |
智 能 型 |
|
工作電源 |
A |
交流220VAC（僅架裝式） |
|
D |
直流24VDC |
|
W |
無源型 |
|
|
|
|
|
|
