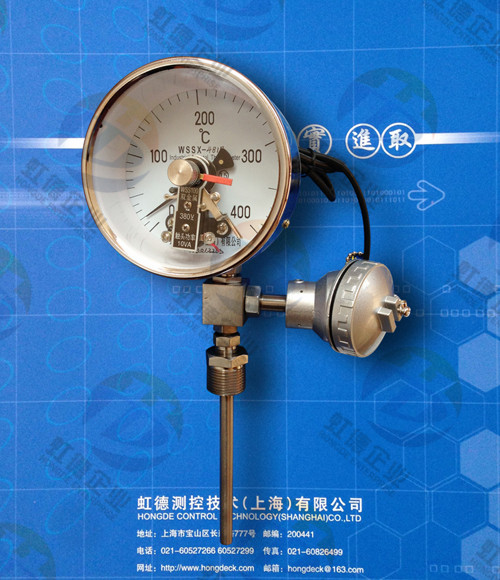

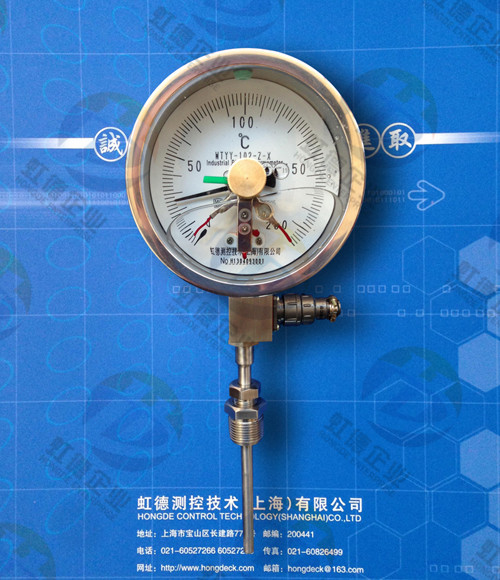

HD-WSSXN耐震電接點雙金屬溫度計
●產品簡介
HD-WSSXN-411耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表。HD-WSSX-411N耐震電接點雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。HD-WSSX-401N耐震雙金屬溫度計是通過表盤注入硅油，起到阻尼指針和內部部件的振動，故有效地消除了介質脈動和環境振動所產生的影響，使儀表指示穩定、可靠，同時亦提高了儀表的使用壽命。
HD-WSSXN-481系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的。
●技術指標
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
執行標準 JB/T8803-1998 GB3836-83
標度盤公稱直徑：100mm
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
接點額定功率：10VA
接點*高工作電壓：～380V或220V
接點*高工作電流：1A（無感負載）
●產品選型
|
HD-WSS |
虹德雙金屬溫度計 |
|
|
XN |
耐震電接點 |
|
XNP |
耐震電接點熱電阻遠傳 |
|
|
|
表盤直徑 |
|
4 |
Φ100 |
|
|
結構形式 |
|
0 |
軸向型 |
|
1 |
徑向型 |
|
5 |
熱套式角型 |
|
6 |
熱套式直型 |
|
7 |
熱套式萬向型 |
|
8 |
萬向型 |
|
|
安裝方式 |
|
0 |
無固定裝置 |
|
1 |
可動外螺紋 |
|
2 |
可動內螺紋 |
|
3 |
固定螺紋 |
|
4 |
固定法蘭 |
|
5 |
卡套螺紋 |
|
6 |
卡套法蘭 |
|
|
防護形式 |
|
W |
防護性 |
|
B |
防爆型 |
|
N |
耐震型 |
|
Z |
防震型 |
|
F |
防腐型 |
|
HD-WSS |
XN |
- |
4 |
1 |
1 |
W |
選型舉例 |
