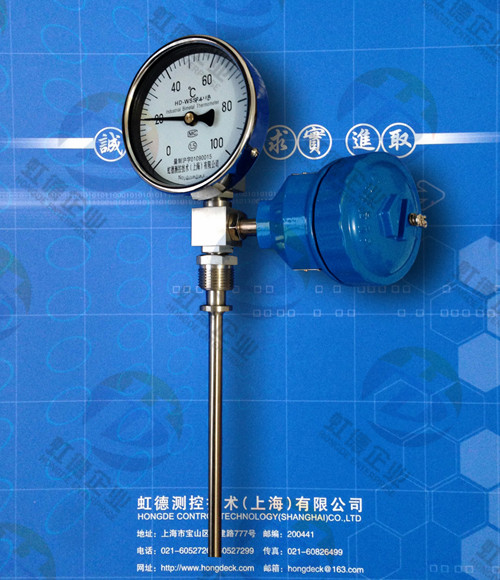

HD-WSSX防爆電接點雙金屬溫度計
●產品簡介
HD-WSSX-411B防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的。
HD-WSSX-481B防爆電接點雙金屬溫度計產品性能符合GB3836.1-2000《爆炸性氣體環境用防爆電氣設備第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用防爆電氣設備第2部分：隔爆型電氣設備"d"》的標準。

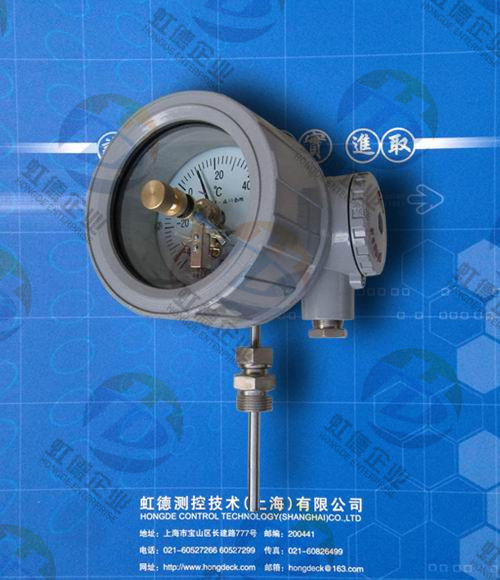

HD-WSSX-461B防爆電接點雙金屬溫度計帶有電接觸裝置—即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
HD-WSSX-483B系列防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。是石油，焦化，化工，醫藥等企業生產現場存在碳化物等爆炸物各過程中的-80～500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度測量。
主要技術參數
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
執行標準GB3836.1-2000 GB3836.2-2000
精度等級：1.5
標度盤公稱直徑： 100mm
熱響應時間：≤ 40s
隔爆等級： DIIBT4
額定功率： 10VA
*高工作電壓： 220V
*高工作電流： 0.7A
●產品選型
|
HD-WSS |
虹德雙金屬溫度計 |
|
|
X |
上下限電接點 |
|
X2 |
雙上限電接點 |
|
XP |
電接點熱電阻遠傳 |
|
|
|
表盤直徑 |
|
3 |
Φ60 |
|
4 |
Φ100 |
|
5 |
Φ150 |
|
|
結構形式 |
|
0 |
軸向型 |
|
1 |
徑向型 |
|
5 |
熱套式角型 |
|
6 |
熱套式直型 |
|
7 |
熱套式萬向型 |
|
8 |
萬向型 |
|
|
安裝方式 |
|
0 |
無固定裝置 |
|
1 |
可動外螺紋 |
|
2 |
可動內螺紋 |
|
3 |
固定螺紋 |
|
4 |
固定法蘭 |
|
5 |
卡套螺紋 |
|
6 |
卡套法蘭 |
|
|
防護形式 |
|
B |
防爆型 |
|
HD-WSS |
X |
- |
4 |
1 |
1 |
B |
選型舉例 |
|
|
|
|
|
|
