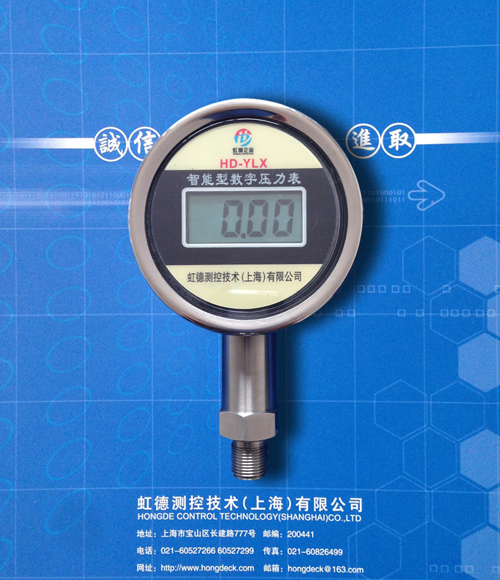

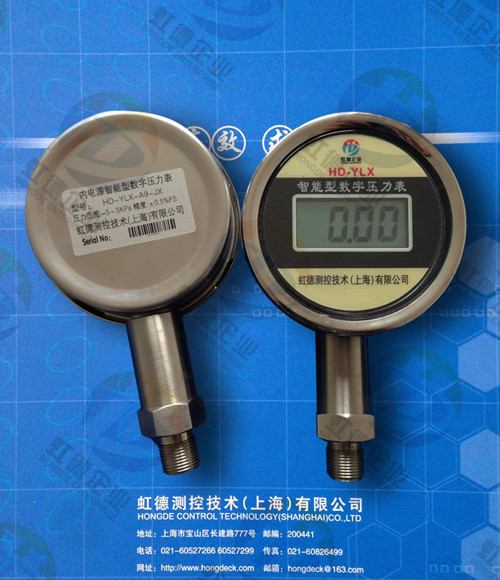

HD-YLX智能型現場數字壓力表
●產品簡介
HD-YLX智能數字壓力表測壓元件采用擴散硅壓力傳感器，采用鮮進的微功耗單片機采集處理壓力信號并驅動LCD液晶屏顯示實際壓力值，數字壓力表它采用大容量鋰電池供電，壽命可達三年?？捎脡毫Ρ?、絕壓、差壓的檢測，其形式品種多樣，分為普通型和防爆型，能滿足各種測量需要。它從根本上克服了指針式壓力表精度低、可靠性差、損壞率高等諸多缺點。尤其在腐蝕、振動等場所使用，更顯其超凡性能。現場使用條件應符合本儀表技術參數的要求。正確選用儀表量程，被測壓力不能超過儀表的測量上下限范圍，應留有充分的超壓安全余量。被測介質溫度不得超過儀表的工作溫度范圍，在腐蝕、振動場所使用時還應確保儀表的密封及耐振性能。儀表為垂直向下直接安裝式，可直接安裝在被測管道壓力接口上。
數字壓力表適合石油化工、電力冶金等場所的在線使用，自主研發生產現代工業生產中性能可靠、品質優秀的測壓產品。它的優點相當突出，應用也非常廣泛，壓力測量準確與否直接與工業企業生產安全密切相關，一定要確保產品質量，它不但精度高，而且外形漂亮，價格相對適中，我們有理由相信隨著科技的發展，產品將越來越受到更多的用戶喜歡。
●技術指標
測壓元件: 擴散硅. 接口螺蚊:M20×1.5（或用戶指定接口螺蚊）
測量范圍: Ax：負壓， Bx：正壓, (參見測量范圍選型表)
精度等級： ±0.5％FS±1個字
供電電源： 自備3.6V鋰電池
整機工作電流： ≤10μA
采樣時間: 1～5秒
環境溫度: -30～70℃
表盤直徑: φ100mm(不銹鋼外殼或隔爆型外殼)
●產品選型
|
型號 |
量程 |
外殼形式 |
說 明 |
|
HD-YLX |
|
|
虹德數字壓力表 |
|
|
AX |
|
負壓（見量程選型表） |
|
BX |
|
正壓（見量程選型表） |
|
|
FX |
法蘭軸向帶邊 |
|
JX |
徑向 |
|
ZX |
軸向 |
|
WX |
萬向 |
|
EX |
隔爆外殼 |
|
HD-YLX |
BX |
JX |
選型舉例 |
選型舉例：HD-YLX-B9-JX （φ100表盤；0～1.6MPa; 徑向不銹鋼外殼）
●附表：HD-YLX智能型現場數字壓力表量程選型表
|
代碼Ax/Bx |
測壓范圍KPa/MPa |
代碼Ax/Bx |
測壓范圍
KPa/MPa |
|
A1 |
-100.0KPa～0KPa |
B5 |
0～250.0KPa |
|
A2 |
-100.0～100.0KPa |
B6 |
0～400.0KPa |
|
A3 |
-100.0～250.0KPa |
B7 |
0～600.0KPa |
|
A4 |
-0.100～1.600MPa |
B8 |
0～1.000MPa |
|
A5 |
-0.100～2.500MPa |
B9 |
0～1.600MPa |
|
A6 |
-70.0～70.0KPa |
B10 |
0～2.500MPa |
|
A7 |
-35.0～35.0KPa |
B11 |
0～4.000MPa |
|
A8 |
-10.00～10.00KPa |
B12 |
0～6.000MPa |
|
A9 |
-5.00～5.00KPa |
B13 |
0～10.00MPa |
|
A10 |
-1000Pa～1000Pa |
B14 |
0～16.00MPa |
|
B1 |
0～35.00KPa |
B15 |
0～25.00MPa |
|
B2 |
0～70.00KPa |
B16 |
0～40.00MPa |
|
B3 |
0～100.0KPa |
B17 |
0～60.00MPa |
|
B4 |
0～160.0KPa |
B18 |
0～100.0MPa |
|
|
|
|
|
|
