PT100是正溫度系數的熱敏電阻，線性度比較好可以用來連續測溫，下面介紹PT100的測溫原理和接線方式。
1.什么是PT100

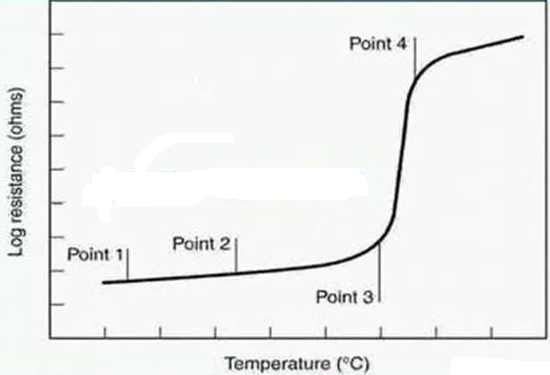

PT100是鉑電阻，隨著溫度的升高電阻增大，并且基本呈線性方式，很適合用作連續測溫，所以很多工業用溫度傳感器都是用PT100來實現的。這里的100是指鉑電阻的阻值在0℃時為100Ω。相應的PTT1000是指，在0℃時電阻值為1000Ω。
2.PT100的測溫原理和調理方式

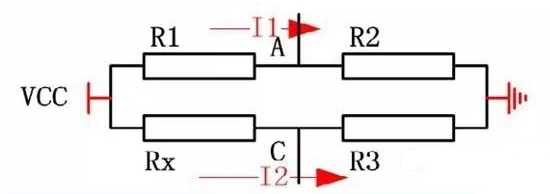

在使用PT100測溫時，通常用惠斯通電橋來實現。即利用三個定值電阻和PT100組成惠斯通電橋，當溫度發生變化時導致PT100阻值發生變化，從而使電阻兩端的壓差發生變化。

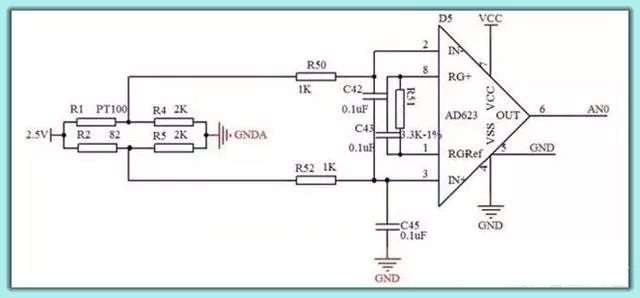

后端處理電路以AD620/AD623查分運放為例，通過調節電阻R51可以設置查分運放的放大倍數，信號經過調理后可以進入單片機進行AD采樣。如下的電路，是我應經成熟應用的，產品已經量產多年，比較穩定，大家可以參考。
3.PT100的接線方式

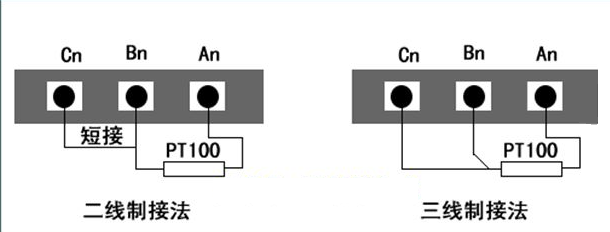

PT100的接線方式有四線制、三線制、兩線制，在采樣精度要求不是非常精確的情況下，三線制用的比較多。如下圖所示，是PT100的三線制和兩線制的接線方法。
其實從圖上可以看出，接線類似，在接線時注意要把電阻接入采樣端。
