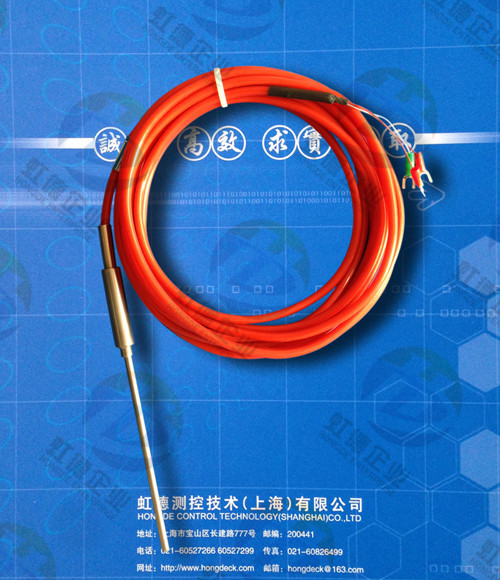

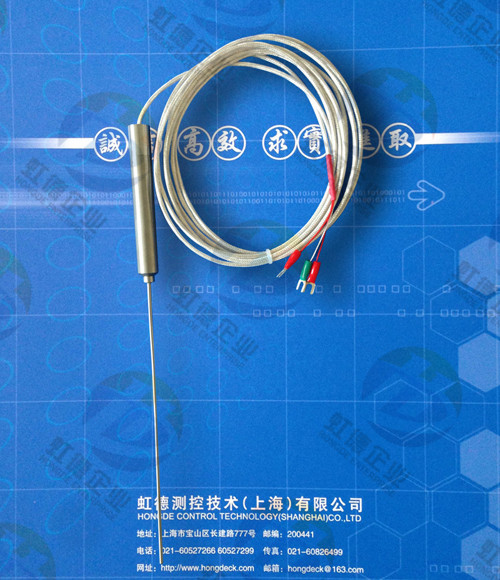

HD-WRNK鎧裝熱電偶
●產品簡介
HD-WRNK-191鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～1000℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。
HD-WRNK2-291鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。HD-WRNK-291鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，HD-WRNK-187鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
●技術指標
溫度測量范圍和允許誤差
|
類別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
允許偏差△t |
|
測量范圍℃ |
允差值 |
|
鉑銠30-鉑銠6 |
HD-WRR |
B |
≥Φ4 |
600 |
0~600 |
±2.5℃或±0.75%t |
|
鉑銠10-鉑 |
HD-WRP |
S |
≥Φ4 |
800 |
0~800 |
±2.5℃或±0.75%t |
|
鎳鉻-銅鎳 |
WREK |
E |
≥Φ0.5 |
600 |
0~600 |
±2.5℃或±0.75%t |
|
鎳鉻-鎳硅 |
WRNK |
K |
≥Φ0.5 |
800 |
0~800 |
±2.5℃或±0.75%t |
|
鐵-銅鎳 |
WRFK |
J |
≥Φ1 |
750 |
0~750 |
±2.5℃或±0.75%t |
|
銅-銅鎳 |
WRCK |
T |
≥Φ1 |
350 |
-200~40 |
±1℃或±1. 5%t |
注“t”為感溫元件實測溫度
●產品選型
|
HD-W |
虹德溫度儀表 |
|
|
R |
熱電偶 |
|
|
感溫元件材料 分度號 |
|
R |
B分度（鉑銠30-鉑銠6） |
|
P |
S分度（鉑銠10-鉑） |
|
N |
K分度（鎳鉻-鎳硅） |
|
E |
E分度（鎳鉻-銅鎳、鎳鉻-康銅） |
|
F |
J分度（鐵-銅鎳） |
|
C |
T分度（銅-銅鎳） |
|
|
K |
鎧裝結構 |
|
|
電阻元件 |
|
無 |
單支 |
|
2 |
雙支 |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定卡套螺紋 |
|
3 |
可動卡套螺紋 |
|
4 |
固定卡套法蘭 |
|
5 |
可動卡套法蘭 |
|
6 |
鎧裝補強管 |
|
|
接線盒形式 |
|
0 |
簡易接線板式 |
|
1 |
直接引線式 |
|
2 |
防濺接線盒 |
|
3 |
防水接線盒 |
|
4 |
防爆接線盒 |
|
5 |
扁接插件式 |
|
6 |
插座式 |
|
7 |
手柄式 |
|
8 |
小防噴接線盒 |
|
9 |
帶補償導線式 |
|
|
保護管直徑 |
|
1 |
絕緣式 |
|
2 |
接殼式 |
|
3 |
Φ3 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非標直徑 |
|
HD-W |
R |
N |
K |
2 |
|
1 |
9 |
1 |
選型舉例 |
|
