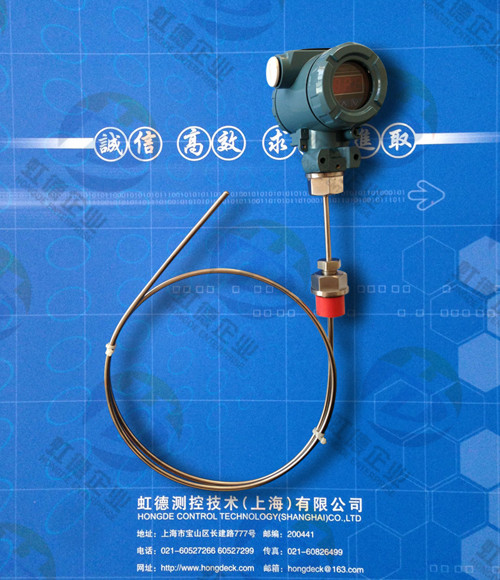

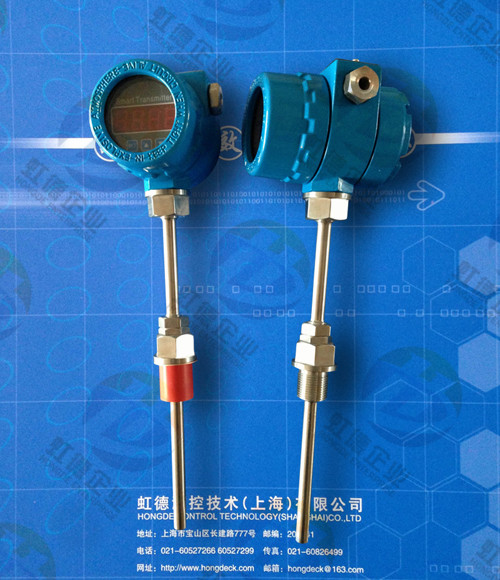

HD-SBWR一體化現場顯示熱電偶●產品簡介
HD-SBWR系列一體化現場顯示熱電偶溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶信號變換成與輸入電信號或被測溫度成線性的電流或電壓輸出信號，變送器可以安裝于熱電偶的接線盒內與之形成一體化結構。它作為新*代測溫儀表可*泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
HD-SBWZ溫度變送器智能板采用單片機電路，可靠準確的完成傳感器信號的采集調理及環路電流變化輸出。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用二線制方式輸出。變送器采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用?，F(xiàn)場安裝于熱電偶、熱電偶的接線盒內，直接輸出電流或電壓信號，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。應用面廣，既可與熱電阻、熱電偶形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
●技術指標
1、兩線制回路供電工作方式。DC13～36V; 負載電阻≤600Ω（供電24V時）
2、輸入信號：輸入信號：熱電偶:K,S,R,B,N,E,J,T。
3、0～1800℃，1000℃以下自動帶一位小數點。變送輸出零點、量程自由設定；
4、按鍵操作、設定方式簡單、快捷；采樣速率5次/秒
5、測量精度±0.2％FS，四位紅色數碼管，工作溫度－20～80℃
●型號表示
|
HD-SBW |
虹德一體化顯示熱電偶 |
|
|
R |
熱電偶(B、R、S、K、E) |
|
|
內芯結構 |
|
K |
鎧裝結構 |
|
|
電阻元件 |
|
無 |
單路輸出 |
|
2 |
雙路輸出 |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定螺紋 |
|
3 |
卡套螺紋 |
|
4 |
固定法蘭 |
|
6 |
鎧裝補強管 |
|
9 |
特殊安裝方式 |
|
|
接線盒形式 |
|
4 |
防爆盒 |
|
|
保護管直徑 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
6 |
Φ6 |
|
|
S |
數碼顯示 |
|
Y |
液晶顯示 |
|
H |
哈特協議 |
|
HD-SBW |
R |
K |
|
- |
2 |
4 |
0 |
H |
選型舉例 |
|
|
