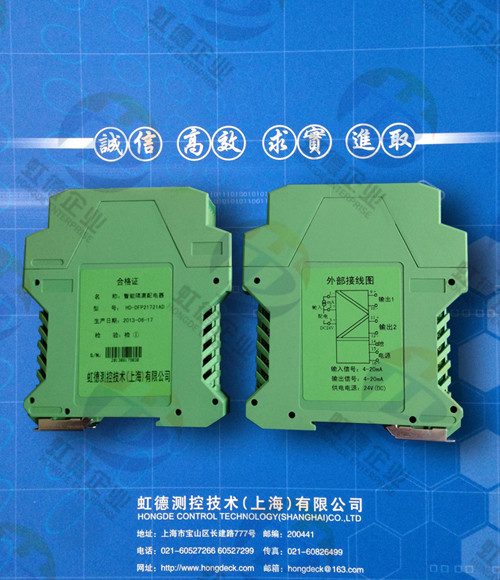

HD-WDG導軌溫度變送器
●產品簡介
HD-WDG導軌溫度變送器是在自動化控制系統中對各種聯絡信號進行變送、轉換、隔離、傳輸、運算的儀表，我們總稱它們?yōu)樾盘栒{(diào)理器。我公司生產的信號調理器從功能上分有與溫度傳感器配套的隔離型溫度變送器、與各種變送器配套的隔離配電器、對各種信號進行隔離轉換的信號隔離器等。
HD-WDG導軌溫度變送器全智能、數字化、可編程；環境溫度、零點、滿幅自動補償；極高的穩定性，確保準確度多年不變；電源、輸入、輸出、雙回路間高隔離度；符合國際電工委員會IEC61000相關抗電磁干擾標準。
●技術指標
系統傳輸準確度：±0.2%×F·S(可訂制±0.1%)
線性度：全量程范圍內0.02%
溫度飄移：±0.0035%×F·S/℃(35ppm/℃)
工作環境溫度：-10~55℃
測量熱電阻時允許的引線電阻：≤15Ω
冷端補償溫度精度：±1℃(環境溫度20±15℃、預熱時間30分鐘)
電流輸出允許外接的負載阻抗：
4-20mA：0~350Ω；0-10mA：0~700Ω
需要更大的負載能力請在訂貨時說明
電壓輸出時的內部阻抗：250Ω
輸入/輸出/電源/通訊/雙回路之間絕緣強度：
直流DC≥2000V.dc，交流AC≥1500V.dc
供電電源：直流：DC24V±10% 交流：AC95～265V
輸入功率：1.3～2.5W(與型號有關)
外形尺寸：寬×高×深：22.5×100×115mm
? 輸出狀態
1.在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態(開路\短路\反接\超量程)，在滿量程范圍內輸出均跟隨輸入信號變化，但*大不超出輸出上限的12.5%(如4-20mA 輸出時,*小輸出可為0mA,*大不超過22mA)。
2.用戶可在訂貨時指定或自行通過編程器，將輸入故障狀態(同上)下的輸出設置為某一固定值，或保持輸入故障前的輸出值不變。
●產品選型
|
HD-WDG- |
虹德導軌型溫度變送器 |
|
輸入回路 |
|
缺省為單回路 |
|
D |
雙回路(相互隔離) |
|
第一路輸出 |
1 |
4-20mA |
|
2 |
1-5V |
|
3 |
0-10mA |
|
4 |
0-5V |
|
5 |
0-10V |
|
6 |
0-20mA |
|
第二路輸出 |
|
缺省為無第二輸出 |
|
1 |
4-20mA |
|
2 |
1-5V |
|
3 |
0-10mA |
|
4 |
0-5V |
|
5 |
0-10V |
|
6 |
0-20mA |
|
供電形式 |
|
缺省為端子供電 |
|
B |
總線供電 |
|
通訊功能 |
T1 |
485通訊 |
|
T2 |
232通訊 |
|
供電方式 |
|
缺省為交流220V |
|
D |
直流24V |
選型說明
1.輸入信號類型：熱電偶：K、E、S、B、J、R、N、T熱電阻：Pt100、Cu100、Cu50、BA1、BA2;其它輸入、輸出類型另行特殊訂制；
2.單回路輸入*多可以有兩路輸出，雙回路輸入每路只能對應一路輸出。
3.雙回路產品輸入信號如需不同，請與本公司聯系特殊訂貨；
4.含通訊產品僅單輸入，并且*多只有一路輸出。
