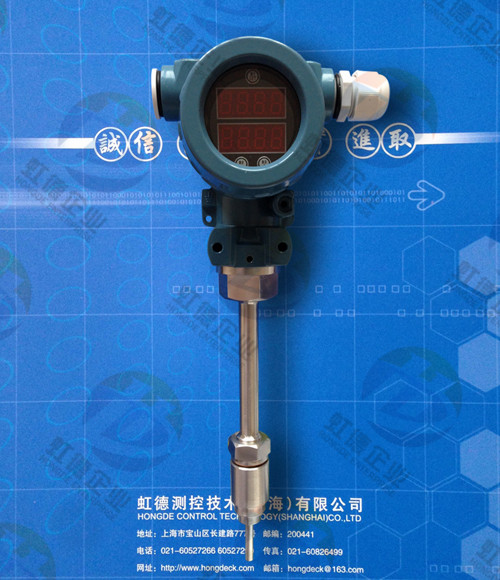

HD-SBWZ2雙路溫度變送器
●產品簡介
雙路溫度變送器是一種鮮進的數字化技術智能溫度變送器，它將2路熱電阻或熱電偶信號（如Pt100、Cu50、K、E、S、B型等溫度信號），經運算、線性化、干擾抑制等處理后，變送輸出隔離的雙路的線性的電流或電壓信號（如：0-10V，4-20mA。），并提高輸入、輸出、電源之間的電氣隔離性能。雙路溫度變送器輸入/輸出/電源/通道間多方全隔離，具有超強抗電磁干擾能力，精度高，遠傳不受其它設備影響，便于安裝檢測與維護。廣泛用于各種對溫度進行測量的監控系統中，輸出信號可接數顯表、PLC、變頻器等設備，并對終端接收設備起保護作用。
雙路溫度變送器內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多鮮進技術。與單元組合儀表及DCS、PLC等系統配套使用，在冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門的重大工程中有著廣泛應用。雙路溫度變送器既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
●技術指標
1、兩線制回路供電工作方式。DC13～36V; 負載電阻≤600Ω（供電24V時）
2、輸入信號：Pt100/-199.9～600.0℃，全量程帶一位小數點。
3、-199.9～600.0℃范圍內，變送輸出零點、量程自由設定；
4、按鍵操作、設定方式簡單、快捷；采樣速率5次/秒
5、測量精度±0.2％FS，四位紅色數碼管，工作溫度－20～80℃
●型號表示
|
HD-SBW |
虹德一體化顯示熱電阻 |
|
|
Z |
熱電阻（Pt100、Pt1000) |
|
R |
熱電偶(B、R、S、K、E) |
|
|
內芯結構 |
|
K |
鎧裝結構 |
|
|
電阻元件 |
|
無 |
單路輸出 |
|
2 |
雙路輸出 |
|
|
|
安裝固定形式 |
|
1 |
無固定裝置 |
|
2 |
固定螺紋 |
|
3 |
卡套螺紋 |
|
4 |
固定法蘭 |
|
6 |
鎧裝補強管 |
|
9 |
特殊安裝方式 |
|
|
接線盒形式 |
|
4 |
防爆盒 |
|
|
保護管直徑 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
6 |
Φ6 |
|
|
S |
數碼顯示 |
|
Y |
液晶顯示 |
|
H |
哈特協議 |
|
HD-SBW |
Z |
K |
|
|
2 |
4 |
0 |
S |
選型舉例 |
|
|
