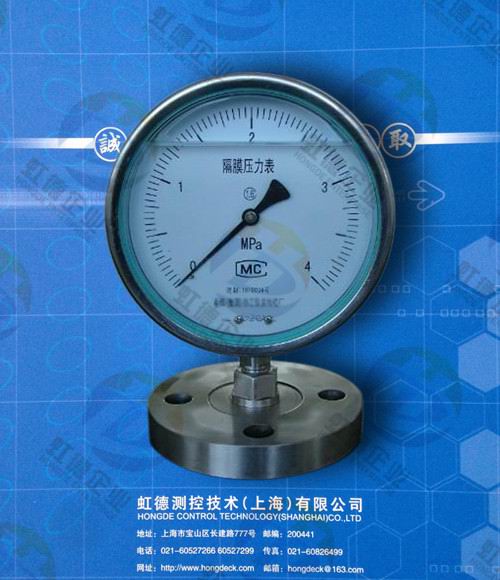

HD-YBF-100MF隔膜壓力表
●產品簡介
HD-YBFZ-100ML隔膜壓力表為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表?！ ?br />
HD-Y-BFN-150MF隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。隔膜表的耐蝕性可通過合適和選擇與測量介質接觸部分的隔膜，法蘭及密封圈的材料來保證。
●技術指標
隔膜材料：0Cr17il12M02(316)；蒙乃爾合金（Cu30Ni70）；鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr17il12M02(316)；不銹鋼內襯氟塑料（316+F4）。
密封墊圈料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
●產品選型
|
HD-Y-BF |
不銹鋼隔膜壓力表 |
|
|
/ |
連接器代碼 |
|
|
Z |
直接式（被測介質溫度＜80℃） |
|
ZN |
阻尼器 |
|
SR |
散熱器（被測介質溫度＜200℃） |
|
RL |
1/2/4：軟管連接（1、2、4分別代表軟管長度m） |
|
|
/ |
隔膜隔離器代號 |
|
|
MF |
敞開式凸面（≤25 Mpa） |
|
ML |

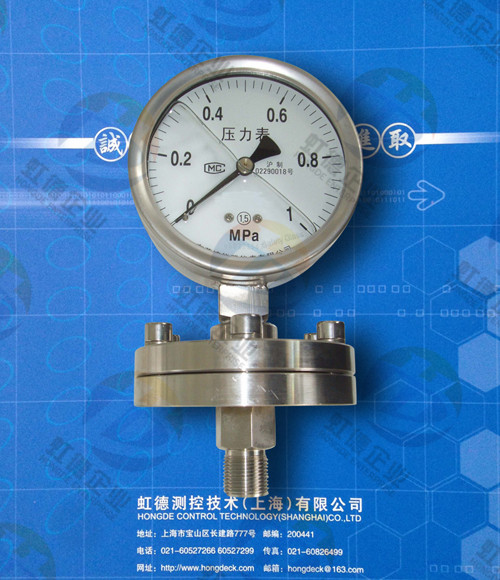

螺紋式（≤60 Mpa） |
|
MC |
衛生卡箍式（0.1～2.5 Mpa） |
|
|
隔膜膜片 |
|
|
316、316L、鉭、哈氏合金、F4、316+F4等 |
|
HD-Y-BF |
/ |
Z |
/ |
MF |
/ |
316 |
選型舉例 |
|
|
|
|
|
|
