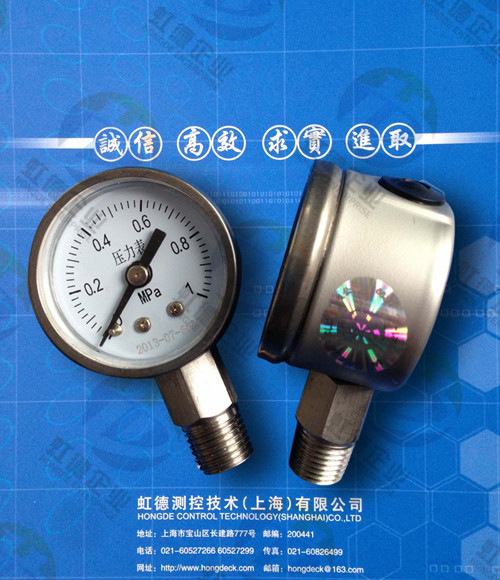

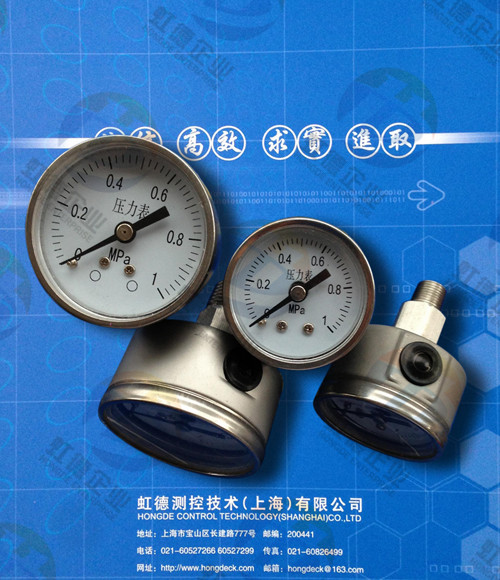

●普通壓力表
HD-Y-100普通壓力表儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。HD-Y-150普通壓力表適用于測量無爆炸危險、不結晶、不凝固及對鋼、銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
|
型號 |
精度等級 |
測量范圍 Mpa |
結構特點 |
接頭螺紋 |
|
HD-Y-60 |
2.5 |
0-0.06 0.1
0.16 0.25 0.4
0.6 1 1.6
2.5 4 6
10 16 25
40 60
|
徑向 |
M14×1.5 |
|
HD-Y-100 |
1.6 |
M20×1.5 |
|
HD-Y-150 |
|
HD-Y-200 |
|
HD-Y-60Z |
2.5 |
軸向 |
M14×1.5 |
|
HD-Y-100Z |
1.6 |
M20×1.5 |
|
HD-Y-150Z |
|
HD-Y-60ZT |
2.5 |
軸向帶前邊 |
M14×1.5 |
|
HD-Y-100ZT |
1.6 |
M20×1.5 |
|
HD-Y-150ZT |
|
HD-Y-100TQ |
徑向帶前邊 |
|
HD-Y-150TQ |
●電接點壓力表
HD-YXC-100電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，以表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。為能適應被測對象的各異和需求，HD-YX-150儀表在原有普通型和專用型的基礎上，又相繼研制了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號和產品。
|
類型 |
型號 |
名稱 |
標度范圍Map |
精度 |
接頭尺寸 |
|
普通型 |
HD-YXC-100 |
磁助電接點
壓力表 |
0～0.1至60及-0.1～0 |
1.5 |
M20×1.5 (*G3/8) (*G1/2") |
|
HD-YXC-103 |
|
HD-YXC-150 |
|
HD-YXC-153 |
|
抗振型 |
HD-YXC-100-Z |
磁助電接點
壓力表 |
0～0.6至60及-0.1～0.5 |
1.5 |
|
HD-YXC-102-Z |
|
HD-YXC-103-Z |
|
耐蝕型 |
HD-YXC-100B-F |
0～0.16至60及-0.1～0.06 |
1.5 |
|
HD-YXC-103B-F |
|
HD-YXC-150B-F |
|
耐蝕抗振型 |
HD-YXC-100B-FZ |
0～0.6至60及-0.1～0.5 |
1.5 |
|
HD-YXC-102B-FZ |
●膜盒壓力表
膜盒壓力表適用測量對銅合金不起腐蝕性用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。儀表由測量系統（包括接頭，波紋膜盒等）傳動機構（包括撥桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。
|
型號 |
標度范圍KPa |
精度 |
|
正壓 |
負壓 |
正負壓 |
|
|
HD-YE-75 HD-YE-100 HD-YE-150 |
0～1.6 |
-1.6～0 |
-0.8～+0.8 |
2.5 |
|
0～2.5 |
-2.5～0 |
-1.2～+1.2 |
|
0～4 |
-4～0 |
-2～+2 |
|
0～6* |
-6～0 |
-3～+3 |
|
0～10* |
-10～0 |
-5～+5 |
|
0～16* |
-16～0 |
-8～+8 |
|
0～25* |
-25～0 |
-12～+12 |
|
0～40* |
-40～0 |
-20～+20 |
|
|
|
|
|
|
