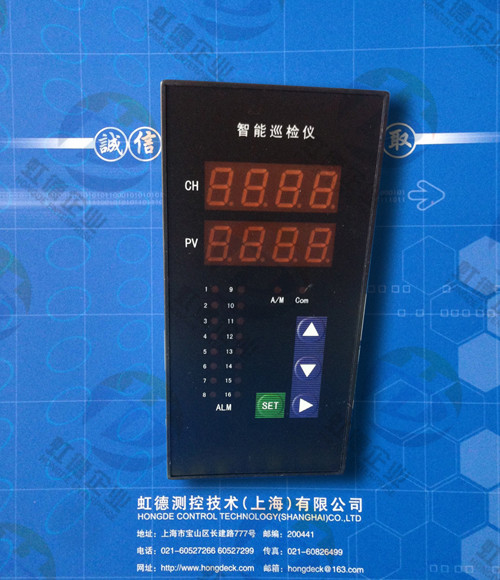

HD-XJ智能巡檢儀
●產品簡介
各通道信號智能輸入，可獨立設置輸入類型；軟件校準，零點自動補償，性能穩定可靠；
各通道可各自任意設置測量及報警范圍；實現全部16通道的面板指示燈報警，可共用報警開關輸出，也可實現各通道分別報警輸出（需要配報警盒）；符合國際標準的MODBUS通訊協議。更高的采樣速度，高達100ms/次，更高的抗干擾能力，EMC≥2000V，更高的測量準確度，長期保證0.2%，更低的溫度漂移，≤50ppm，更低的變送輸出紋波，≤50mV p-p
更高效的、高可靠的開關電源。
智能信號輸入方式；每一通道可獨立設置輸入信號種類和量程
每一通道可獨立設置上下限報警值；數字化設置報警點及線性輸入量程；
數字化的校準方式；冷端溫度及熱電阻引線電阻自動補償；
隔離的變送輸出方式，輸出量程可設置；具有光柱模擬顯示功能；
RS485通訊采用標準MODBUS RTU方式。
●技術指標
1、巡檢方式：手動和自動兩種巡檢方式，也可定點顯示，可通過按鍵切換選擇。手動巡檢時可通過按鍵查看各通道測量值，2分鐘無按鍵操作返回到自動狀態；自動巡檢時根據設定的時間間隔顯示各通道測量值，間隔時間可設置
2、顯示范圍：-1999~9999，小數點位置可設置。
3、測量及變送輸出準確度：*0.2%FS*1字；*0.1%FS*1字（需特殊訂制）。
4、輸入信號：
熱 電 偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍0~50℃，補償準確度1℃。
熱 電 阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
直流電壓：0~20mV、0~75mV、0~200mV、0~5V、1~5V；0~10V（與其他信號不兼容）。
直流電流：0~10mA、4~20mA 。
線性電阻：0~400Ω（遠傳壓力表）。
頻 率：0.1Hz-10KHz。（該功能需單獨指定，與其它信號不兼容輸入）。
6、模擬輸入阻抗：電流信號Ri=100Ω；電壓信號Ri=500KΩ。
7、模擬輸出負載能力：
電流信號：4~20mA輸出時Ro≤750Ω；0~10mA輸出時Ro≤1.5KΩ。
電壓信號：要求外接儀表的輸入阻抗Ri≥250KΩ，否則不保證連接外部儀表后的輸出準確度及線性度。
8、配電輸出：DC24*1V 30mA，過流自動保護。
9、報警方式：1-4路報警控制（選型時指明），對應面板LED指示。
10、通訊方式：RS232（10m）或RS485（1000m)
11、使用環境：環境溫度：-10~55℃，環境濕度：10~90%RH。
12、耐壓強度: 輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘。
13、絕緣阻抗: 輸入/輸出/電源/通訊 ≥100MΩ。
14、電 源
開關電源：交流：85~265V，頻率：50Hz*2Hz；（推薦使用）
線性電源：交流：220V*10V，頻率：50Hz*2Hz；（變壓器電源，不推薦使用）
直流電源：DC 24V （適用范圍16V-28V）
●產品選型
|
型 號 |
說 明 |
|
HD-XJ- |
虹德智能巡檢儀 |
|
輸入通道 |
2 |
|
8通道 |
|
4 |
|
16通道 |
|
模擬光柱 |
0 |
|
智能萬用混合輸入 |
|
1 |
|
電壓 |
|
2 |
|
電流 |
|
3 |
|
熱電阻 |
|
4 |
|
熱電偶 |
|
變送輸出 |
0 |
|
無輸出 |
|
1 |
|
4-20mA |
|
2 |
|
1-5V |
|
3 |
|
0-10mA |
|
4 |
|
0-5V |
|
5 |
|
0-10V |
|
報警方式 |
0 |
|
無報警 |
|
1 |
|
上、下限統一報警接點輸出 |
|
2 |
|
8通道單限分別報警（只有上限或下限） |
|
3 |
|
8通道雙限分別報警（有上限和下限） |
|
4 |
|
16通道單限分別報警（只有上限或下限） |
|
分別報警盒供電方式 |
|
|
缺省為開關電源AC220V |
|
E |
|
直流DC24V |
|
通訊功能 |
|
|
缺省為無通訊功能 |
|
T |
|
有通訊功能 |
|
供電方式 |
|
|
缺省為開關電源AC220V |
|
A |
|
線性電源AC220V |
|
D |
|
直流DC24V |
|
|
0 |
160mm×80mm×94mm橫式 |
|
1 |
80mm×160mm×94mm豎式 |
|
HD-XJ |
2 |
0 |
1 |
2 |
|
|
0 |
|
選型舉例 |
|
|
|
|
|
|
