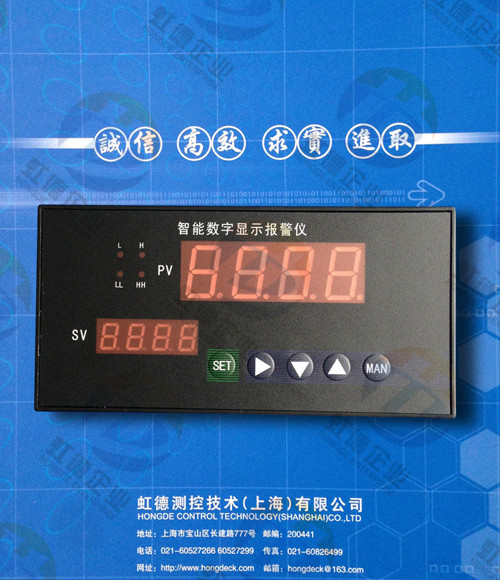

HD-XMZ/T智能數顯報警儀
●產品簡介
HD-XMZ/T系列單雙回路數顯控制儀本系列產品可與各式熱電偶、熱電阻、霍爾變送器、電阻遠傳壓力表以及各種流量、壓力、液位等變送器送出的信號適配，對其進行單回路熱工參數的線性、開方指示及控制。
●技術指標
1、通過簡單的軟、硬件設定，即可對輸入分度號、量程、小數點位置等功能參數、控制參數的設定進行選擇，所有整定的參數均可永久保存，且掉電不丟失數據。
2、可對每個繼電器控制輸出進行上限、上上限、下限、下下限等控制輸出功能進行編程；各控制數值可在全量程范圍內設定。
3、采用鮮進的全自動數字調校系統，能方便快捷地進行精度調校，無需電位器調整。從而提高了儀表的穩定性和一致性。
4、具有超量程、斷線、斷阻、斷偶指示等故障自診斷功能。
5、具有0~10mA、4~20mA、0~5V、1~5V隔離模擬變送輸出信號。模擬變送值可在全量程范圍內任意編程。
6、主屏四位高亮度數碼管顯示測量值，副屏四位高亮度數碼管可編程顯示控制設定值等。
7、可帶隔離串行通訊接口，傳輸速率可通過按鍵自由設定，可與各種帶輸入/輸出通訊功能的設備進行雙向通訊，并組成網絡控制系統。
8、各設定參數和調試參數可用密碼鎖定，鎖碼后可防止誤操作。
9、可根據用戶需求制作大屏幕數顯表，外形尺寸、功能在訂貨時請用戶予以確認
10、儀表供電方式：220V AC線性電源、220V AC開關電源、24V DC開關電源或其它用戶特殊要求。
●產品選型
|
項 目 |
說 明 |
代 碼 |
代 碼 說 明 |
|
A |
型 號 |
HD-XMZ- |
數字顯示、變送輸出 |
|
HD-XMT- |
數字顯示、控制、變送輸出 |
|
B |
類型 |
1 |
單回路數字顯示 |
|
2 |
單回路數字顯示帶模擬變送信號輸出 |
|
C |
報警控制功能 |
0 |
單顯示(無報警控制功能) |
|
1 |
一個繼電器輸出(或一限報警) |
|
2 |
兩個繼電器輸出(或兩限報警) |
|
3 |
三個繼電器輸出(或三限報警) |
|
4 |
四個繼電器輸出(或四限報警) |
|
D |
輸 入
信
號
類 型 |
0- |
萬能分度號 |
|
1- |
熱電偶 |
|
2- |
熱電阻 |
|
3- |
霍爾壓力遠傳 |
|
4- |
電阻壓力遠傳 |
|
5- |
標準信號：0~10mA DC |
|
6- |
標準信號：0~5V DC |
|
7- |
標準信號：4~20mA DC |
|
8- |
標準信號：1~5V DC |
|
9- |
非標準電流、電壓、電阻的線性信號 |
|
E |
模擬變送輸出信號類型 |
0 |
無變送信號輸出 |
|
1 |
標準信號：0~10mA DC |
|
2 |
標準信號：4~20mA DC |
|
3 |
標準信號：1~5V DC |
|
4 |
標準信號：0~5V DC |
|
F |
外 形 結 構
|
H |
橫式：160×80×60 （寬×高×深） |
|
S |
豎式：80×160×60 （寬×高×深） |
|
F |
方式：96×96×100 （寬×高×深） |
|
X |
小方：72×72×100 （寬×高×深） |
|
Z |
小豎：48×96×100 （寬×高×深） |
|
M |
橫式：160×80×140 （寬×高×深） |
|
SM |
豎式：80×160×140 （寬×高×深） |
|
Y |
小橫：96×48×100 （寬×高×深） |
|
G |
小方：48×48×90 （寬×高×深） |
|
G |
附加功能 |
|
缺項為無配電輸出 |
|
D |
帶24V DC配電輸出或用戶要求 |
|
H |
顯示方式 |
1 |
單窗顯示 |
|
2 |
雙窗顯示 |
|
I |
通訊方式 |
|
缺項為無通訊接口 |
|
2- |
帶RS-232通訊接口 |
|
4- |
帶RS-485通訊接口 |
|
J |
供電方式 |
|
缺項為220V AC線性電源供電 |
|
T |
220V AC開關電源供電 |
|
W |
24V DC開關電源供電 |
型號舉例：XMT-220-2MD24-T（即： A-BCD-EFGHI-J）
萬能分度號輸入；輸出4~20mA、兩個繼電器輸出；帶24V DC配電；雙窗顯示；帶RS485通訊接口；開關電源220VAC供電。
